2021/09/23
Silicon Labs 开发板试用体验--超值下载工具J-LINK/J-TRACE COMTEX
作者: jf_89860591
Silicon Labs 无线开发板SLWSTK6021A，简单测试一番后，感觉还是很容易上手，可以快速的体验蓝牙的基本功能，以及Silicon Labs完善的手机APP，马上可以搭建简单的蓝牙应用方案。不过更加引起我兴趣的倒是板上搭载的下载调试工具。
仔细看板上有SEGGER的LOGO

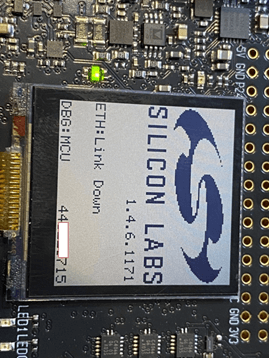

LOGO的一边有Mini-USB接口，另一边是网口，咦----，这不跟J-Trace Cortex的接口类似呢，从可爱的液晶小屏上显示内容看，除了Silicon Labs的LOGO，下面是接口状态和序列号，（这是用USB接口连接的界面）
难道这个板载了这么强的调试工具！
测试网口连接的情况

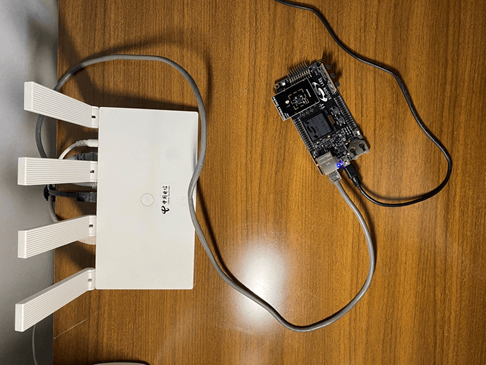

用一根网线把开发板的网口和路由连起来，路由器要启用DHCP，通过USB给板子供电，

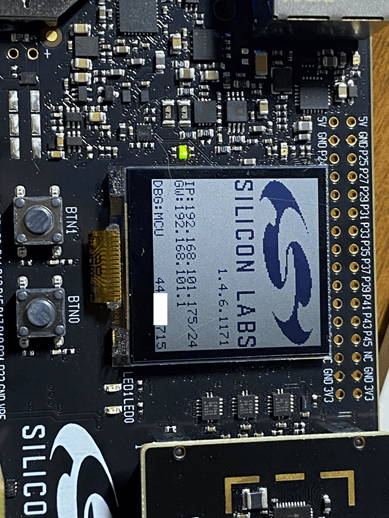

上电后板上液晶屏显示板子自己获取的IP和网关IP
在Silicon Labs的IDE SimplicityStudio中打开Tools dialog,
选择Simplicity Commander

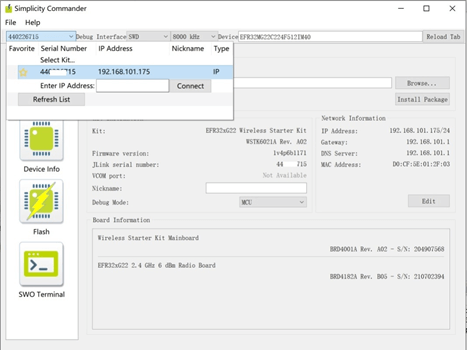

从左上角的选择窗口中选择对应在线的调试器，IP方式可以选对应IP，USB方式选择对应接口，还可以在Nikename中设置个别名，方便多个调试器时分辨。

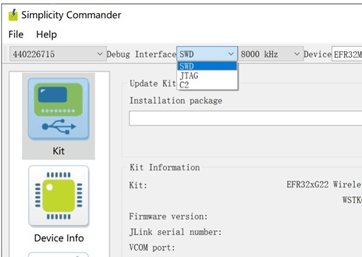

配置好下载模式 ，这里有SWD,JTAG和C2,配置好下载时钟速率，最高可以达8MHz,器件型号等，就可以进行下载和SWO调试。
高级调试模式

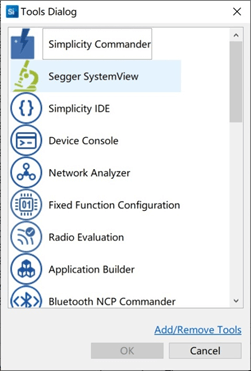

在Tools Dialog界面选择

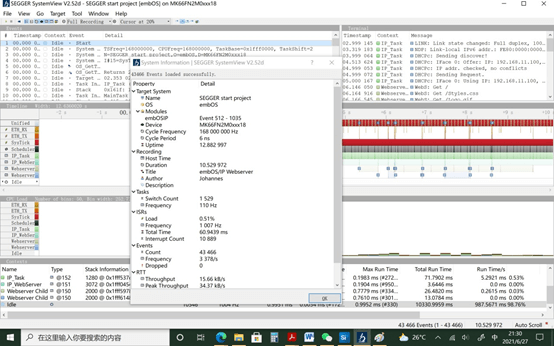

进入到内嵌的SEGGER的trace界面Segger systemview
具体功能这里不做介绍，可以查有关文档。
板上的调试接口
开发板START KIT底板是一个高级调试器J-TraceCortex，加上部分传感器和子板接口，子板插上后，调试器连接子板的MCU进行下载调试，没有插子板时，它的外接调试接口就可以接外部板子进行调试，此时底板就是的J-LINK/J-Trace Cortex，在SEGGER官网查了一下，这个价值1470欧元，这个板子是不是超值了！

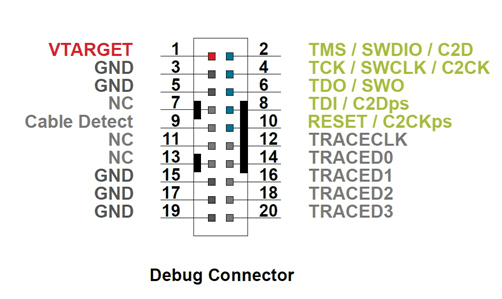

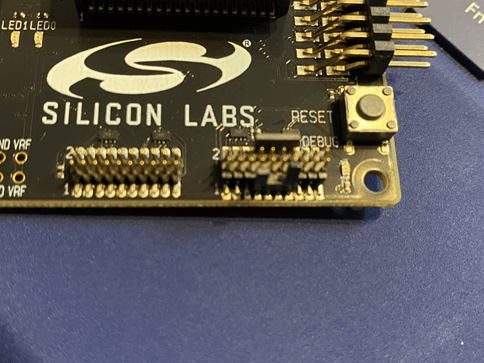

板子上这两个接口就是外接调试口，左边一个叫做Simplicity接口，专门用做Silicon Labs的IDE和外部板子MCU的调试。右边一个就是几乎完全和SEGGER一致

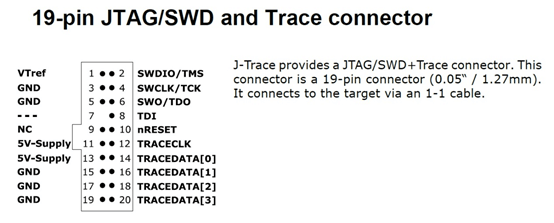

下面是SEGGER官方的接口定义
可见，底板可以当做J-TRACE用，不过好像只能用于Silicon Labs的芯片，没有来得及测试，后续测试了再发文告诉大家，大家也可以自己的测试。

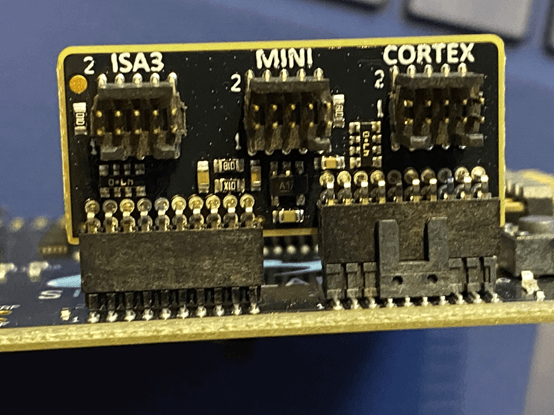

开发套件里还提供了一个小转换板，把这两个20针连接器转换成3个10针的连接器，分别是ISA3, MINI, CORTEX

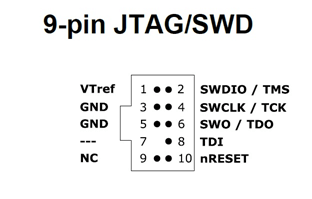

其中，CORTEX对应ARM标准的接口定义
ISA3是Silicon Labs Ember debug Adapter

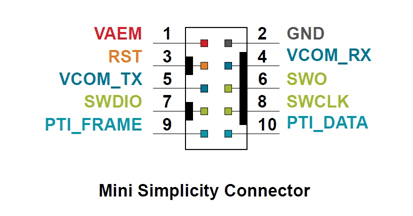

MINI是Mini Simplicity Connector，定义如下
其中包含SWD和电源功耗检测信号，VCOM, 和包调试等高度集中。主要用于用户板的综合调试。
SEGGER软件测试
尝试用J-LINK的J-FLASH和J-COMMAND连接调试器成功

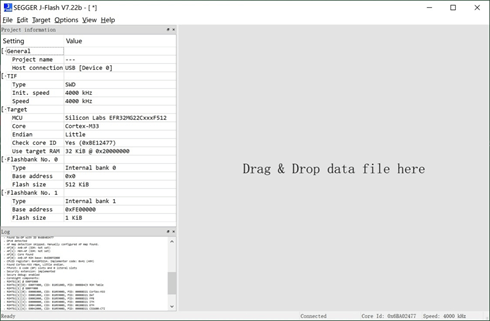

J-FLASH

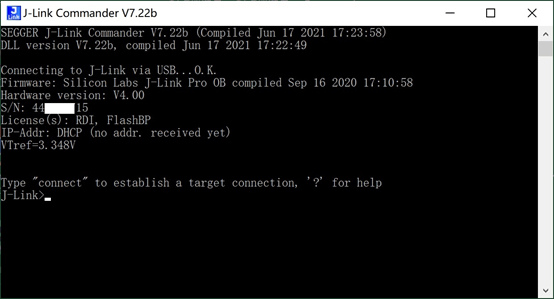

J-LINK COMMANDER
以上测试还进行了IP方式连接，同样成功。这就使得通过网络远程烧录和调试成为可能。
这就意味这在KEIL中可以应用，习惯用KEIL做开发的小伙伴值得去尝试，由于条件限制，大家自己去测试吧。
综合前面各种测试，说明这个开发板的调试器非常强大，超值！
文章来源: https://bbs.elecfans.com/jishu_2111000_1_1.html 来自电子发烧友网站(elecfans.com)
