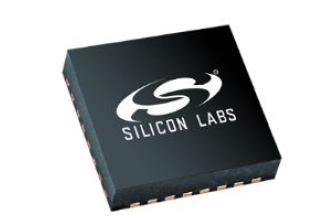

EFR32BG22 蓝牙低功耗 SoC

MCU+BLE

Silicon Labs还提供一系列优化的低功耗蓝牙解决方案，这些解决方案具有低成本、低功耗和高存储效率等特性以及强大的RF性能和安全功能，其中包括具有信任根（Root of Trust）和安全加载程序（Secure Loader）的安全启动（Secure Boot）功能。Silicon Labs优化的低功耗蓝牙解决方案非常适合电池供电的终端节点应用，例如无线传感器、执行器、便携式医疗和资产标签。

加入洽询单

EFR32BG22

到 2023 年为止，蓝牙设备的发货量预计将增加 26%（从 2019 年的 40 亿件到 54 亿件）。Silicon Labs 设计的 EFR32BG22 (BG22) SoC ，旨在满足大容量、电池供电的蓝牙产品的独特要求。具有超低的传输和接收功率（3.6 mA TX @ 0 dBm、2.6 mA RX）和高性能、低功耗的 M33 内核（27 µA/MHz 活动、1.2 µA 睡眠）– BG22 提供业界领先的能源效率，可使纽扣电池的寿命延长到 5 年以上。

EFR32BG22 Series 2 Bluetooth® Wireless SoC

EFR32BG22 (BG22) 蓝牙低功耗 (LE) 无线 SoC 解决方案是无线 Gecko 系列 2 平台的一部分。BG22 系列同类最优的超低传输和接收功率（4.1 mA TX @ 0 dBm、3.6 mA RX）和高性能、低功耗 Arm® Cortex®-M33 内核（27 µA/MHz 活动、1.2 µA 睡眠）的组合提供业界领先的能源效率，可使钮扣电池寿命延长到多达十年。目标应用包括蓝牙网状网络低功耗节点、智能门锁、个人医疗保健和健身设备。资产跟踪标签、信标和室内导航也将受益于 SoC 的多用途蓝牙到达角 (AOA) 和出发角 (AOD) 功能以及亚米级定位精度。

EFR32BG22 Series 2 Modules--BGM220

BGM220 蓝牙® 模块的设计和构建旨在满足电池供电 IoT 产品的性能、安全性以及可靠性要求。BGM220 基于 EFR32BG22 SoC，完全可升级、具有强大的软件协议栈、经全球法规认证、开发和调试工具先进并提供支持，是一套可帮助加快上市时间的完整解决方案。BGM220 提供多种封装形式（PCB 或超紧凑型 SiP），是各种蓝牙 LE 应用（包括资产标签、信标、便携式医疗、健身和蓝牙网状网络低功耗节点）的理想之选。

产品特点

自动化

EFR32BG22C224 SoC 提供 IQ 采样以及对 125 kB 和 500 kB 蓝牙 LE 编码 PHY 的访问，这有助于将 RX 灵敏度提高到 -106.7 dBm。SoC 将操作温度提高到 +125 ºC ，并将闪存扩展至 512 kB，以支持需要测向功能或低功耗网状节点的应用。

连接

EFR32BG22C222 SoC 针对需要更高运算能力（带 76.8 MHz M33 内核）、更多 I/O（多达 26 GPIO）和更高 TX 功率（+6 dBm）的应用。

定位

EFR32BG22C112 SoC 针对大容量的成本敏感型应用（如资产跟踪标签），无需外部睡眠晶体。这些 SoC 提供对 1 Mbps 和 2 Mbps 蓝牙 PHY 的访问，并附带 38.4 MHz Arm® Cortex®-M33 内核、18 GPIO 和 352 KB 闪存，具有 0 dBm 传输 (TX) 的无线电特性以及行业领先的 -99 DBm 接收 (RX) (1M PHY) 灵敏度。

BG22 保护您的蓝牙产品

物联网安全是保护公司品牌、产品的终端用户隐私和商业可行性的关键。人们可以通过远程互联网攻击和物理实际攻击来利用漏洞。

使用 Silicon Labs 无线产品组合（包括 EFR32BG22 产品组合中的产品）的开发人员可以访问旨在保护其产品的多种技术，包括具有信任根的安全启动、安全加载器和安全调试。

蓝牙研讨会：BG22 项目系列

在每个月的第3个星期二（英文），第4个星期二（中文）加入我们，每场项目会议将探讨并解决开发人员在构建新的蓝牙设计时经常面临的挑战。这些解决方案将使用 Silicon Labs 超低功耗和安全的 EFR32BG22 蓝牙 5.2 SoC 进行展示。

立即注册
 更多无线连接技术讲座

通过 BG22 进行蓝牙测向

了解我们针对范围广泛的室内定位、导航以及资产和人员跟踪应用的全新定位解决方案。该解决方案将 Quuppa Intelligent Location System™ 与蓝牙 LE 资产标签组合，采用了我们同类最优的蓝牙 SoC 设备，包括全新 EFR32BG22 SoC。

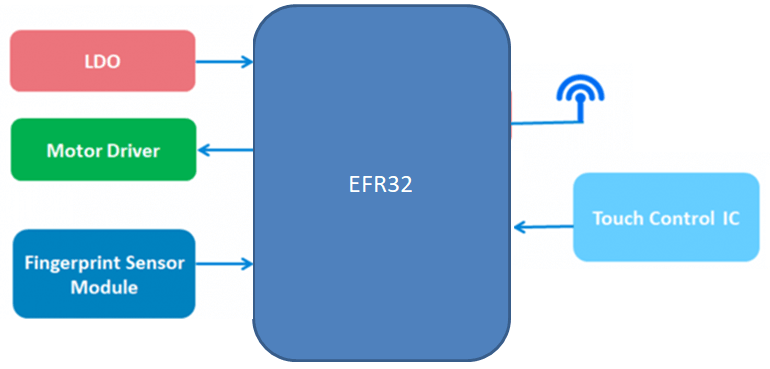

随着 AI 与 5G 的兴起带动了智能家庭的发展，其智能门锁的需求也受到家用需求而大幅提升, 多样化的智能门锁技术，包括指纹识别、人脸识别、声音识别、以及静脉识别等，为人们提供更多的选择与更高的安防标准。根据市调机构 Strategy Analytics 研究指出，在 2023 年智能门锁市场出货预估为 2,600 万个，成长将达到 2019 年的两倍之多。除了家庭外，未来将会有更多企业、学校、医院、酒店，和公家机关将会引进智能门锁，来满足使用者追求智能和便利的生活模式。
深入了解

产品规格

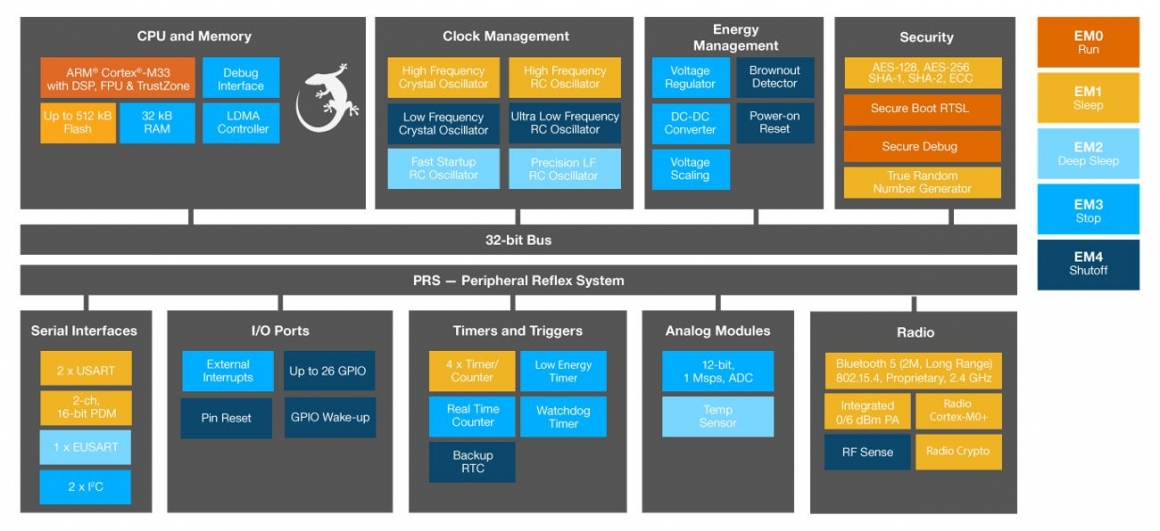

EFR32BG22 一般规格

低功耗无线片上系统

具有 DSP 指令和浮点单元以实现高效信号处理的高性能 32 位 76.8 MHz ARM Cortex®-M33
高达 512 kB 的闪存程序内存
RAM 数据内存高达 32 kB
2.4 GHz 收音机操作

无线电性能

-106.7 dBm 灵敏度（在 125 Kbps GFSK 条件下）
-98.9 dBm 灵敏度 @ 1 Mbit/s GFSK
-96.2 dBm 灵敏度（在 2 Mbit/s GFSK 条件下）
高达 6 dBm 的 TX 电源
2.5 mA 无线电接收电流
3.4 mA 无线电传输电流（在 0 dBm 输出功率条件下）
7.5 mA 无线电传输电流（在 6 dBm 输出功率条件下）

低系统能耗

3.6 mA RX 电流（在 1 Mbps GFSK 条件下）
4.1 mA TX 电流（在 0 dBm 输出功率条件下）
8.2 mA TX 电流（在 6 dBm 输出功率条件下）
27 μA/MHz（活动模式 (EM0)，在 76.8 MHz 条件下）
1.40 μA EM2 深度睡眠电流（32 kB RAM 保留并从 LFXO 运行 RTC）
1.75 μA EM2 深度睡眠电流（32 kB RAM 保留并从精密 LFRCO 运行 RTC）
0.17 µA EM4 电流

广泛的 MCU 外围设备选择

16 位模数转换器 (ADC)
多达 26 个带输出状态保持和异步中断功能的通用 I/O 引脚
8 通道 DMA 控制器
12 通道周边反射系统 (PRS)
4 个 16 位定时器/计数器，带 3 个比较/捕获/PWM 通道
1 个 32 位定时器/计数器，带 3 个比较/捕获/PWM 通道
32 位实时计数器
用于波形生成的 24 位低能耗定时器
1 个看门狗定时器
2 个通用同步/异步接收器/发射器 (UART/SPI/SmartCard (ISO 7816)/IrDA/I2S)
1 个增强通用异步接收器/发射器 (EUART)
2 个支持 SMBus 的 I2C 接口
数字麦克风接口 (PDM)
精密低频 RC 振荡器，用以替换 32 KHz 睡眠晶体
带选择性 OOK 模式的 RFSENSE
单点校准后提供 +/-1.5 °C 精度的芯片温度传感器

支持的调制格式

具有全面可配置成型功能的 (G)FSK
OQPSK DSSS
(G)MSK

协议支持

蓝牙低能耗（蓝牙 5.2）
使用到达角 (AoA) 和出发角 (AoD) 进行测向
蓝牙网状网络低功耗节点（仅 512 kB 部件）
专有产品

宽工作范围

1.71 V 到 3.8 V 单电源
-40 °C 至 125 °C

Packages

QFN40 5 mm × 5 mm × 0.85 mm
QFN32 4 mm × 4 mm × 0.85 mm
TQFN32 4 mm × 4 mm × 0.30 mm

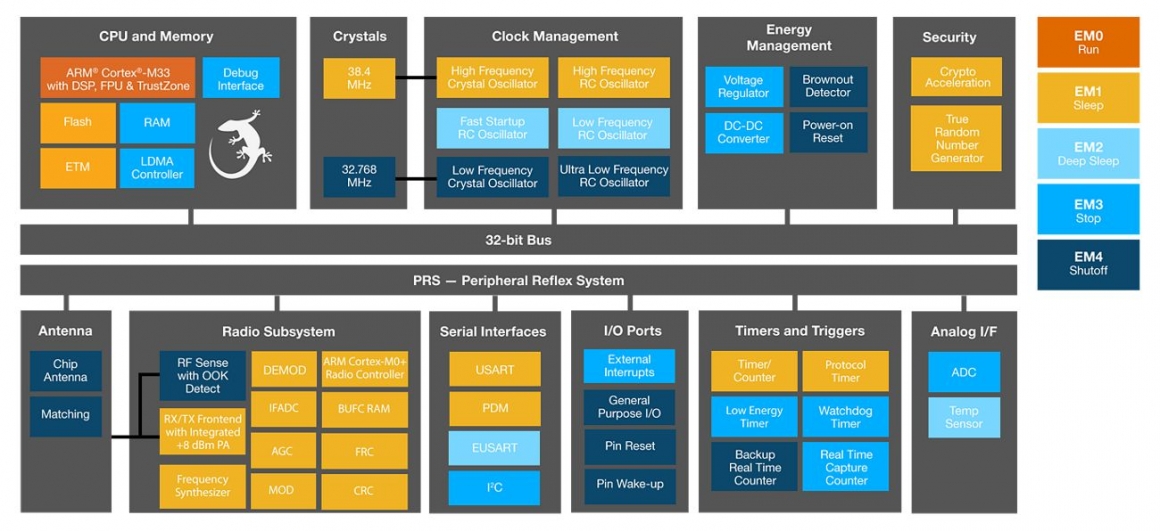

BGM220 模块一般规格

支持的协议：

蓝牙低能耗（蓝牙 5.2）
测向
蓝牙网状网络低功耗节点

监管认证：

FCC
CE
IC/ISEDC
MIC/TELEC
KCC

工作范围：

1.8 V 到 3.8 V，单电源
40 至 +105 摄氏度

尺寸：

12.9 mm × 15.0 mm × 2.2 mm
6 mm × 6 mm × 1.1 mm

无线 SoC：

2.4 GHz 无线电
高达 +8 dBm 的发射功率
带有 DSP 指令和浮点单元的高性能 32 位 ARM Cortex-M33®，可实现高效信号处理
高达 512 kB 的闪存程序内存
32 kB RAM 数据内存
用于高级调试的嵌入式跟踪宏单元 (ETM)

电流消耗：

4.3 mA RX 电流（在 1 Mbps GFSK 条件下）
4.8 mA TX 电流（在 0 dBm 输出功率条件下）
26 μA/MHz（活动模式 (EM0)）
1.40 μA EM2 深度睡眠电流（从 LFXO 运行 RTCC，完全 RAM 保留）
精密低频 RC 振荡器，用以替换 32 KHz 睡眠晶体

MCU 外围设备：

16 位模数转换器 (ADC)
25 个带输出状态保持和异步中断功能的通用 I/O 引脚
8 通道 DMA 控制器
12 通道周边反射系统 (PRS)
4 个 16 位定时器/计数器，带 3 个比较/捕获/PWM 通道
1 个 32 位定时器/计数器，带 3 个比较/捕获/PWM 通道
32 位实时计数器
用于波形生成的 24 位低能耗定时器
1 个看门狗定时器
2 个通用同步/异步接收器/发射器 (UART/SPI/SmartCard (ISO 7816)/IrDA/I2S)
1 个增强通用异步接收器/发射器 (EUART)
2 个支持 SMBus 的 I2C 接口
数字麦克风接口 (PDM)
带选择性 OOK 模式的 RFSENSE

蓝牙开发套件

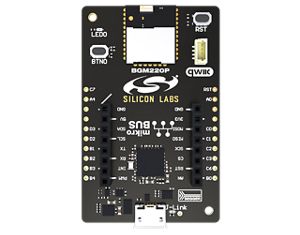

BGM220 蓝牙模块资源管理器套件

BGM220 资源管理器套件是超低成本的小封装开发与评估平台，适用于 BGM220P 蓝牙模块。该套件有一个 USB 接口、一个板载 SEGGER J-Link 调试器、一个用户 LED 和按钮，并可通过 mikroBus 插座和 Qwiic 连接器对硬件附加板提供支持。硬件附加支持允许开发人员使用来自 mikroE、sparkfun、AdaFruit 和 Seeed Studios 的现成板进行各种组合，来创建和原型化应用程序。

规格
小封装套件

Aligned with breadboard dimensions

目标设备

BGM220PC22HNA
- Secure Bluetooth 5.2 module
- 76.8 MHz, ARM Cortex-M33 with 512 kB of flash and 32 kB RAM
- Bluetooth 5.2 Radio with supported for direction finding and LE coded PHY
38.4 MHz HFXO crystal
32.768 kHz LFXO crystal
2.4 GHz matching network and a chip antenna

板载板控制器
