意法半导体推出无乘法器 PFC 控制器以更精简电路兼顾成本与能源效率
锁定高阶电池充电器、电源转接器，以及平面电视和照明驱动器所需的电源供应器
全球半导体领导厂商意法半导体（STMicroelectronics，NYSE：STM，简称 ST）的 L6462A 临界导通模式（TM）功率因子校正（PFC）控制器，可精简物料清单（BOM）并提高能源效率，协助功率最高达 250W 的消费性产品与电源供应器符合严格的生态设计规范。
L6462A 采用电流产生器与波形整形器产生正弦波参考信号，取代传统的电压传感器与模拟乘法器，让升压型 PFC 转换器省去外接分压组件。此外，芯片可由闸极驱动器输出端侦测电感退磁状态，并依此调整 PFC 转换周期，因此不需电感辅助绕组及其接口组件。
除了精简物料清单，L6462A 创新的电流波形整形与退磁侦测技术，亦可减少总谐波失真（THD），并改善中负载及轻负载下的转换效率。这款控制器因此能以较低成本提供高效能功率因子校正，适用于高阶电池充电器、电源转接器，以及平面电视、照明驱动器等家用与消费性产品的电源供应器。待机电流低于 60µA，有助设备符合严格的待机功耗生态设计规范。
满载时，L6462A 采用准谐振模式，通过谷底切换减少功率损耗。负载降低时，跳谷机制会逐步调降切换频率，以维持良好效率。此外，突发模式的启动门坎可延伸至更低负载，有助 LED 照明应用达到平顺的调光效果。
L6462A 支持 90V 至 264V 的宽广交流输入电压范围，典型设计输出电压为 400V。经强化的误差放大器与高精准度电压参考，可提升系统面对大幅负载瞬变时的动态反应，避免输出电压过度上冲或下冲。图腾柱输出级可直接驱动外接升压转换器 MOSFET，提供最高 +600mA／-300mA 的驱动能力，并在欠压锁定期间启用主动下拉功能，以提高系统安全性。芯片另具停用功能，可进行远程开关控制，并内建过电流、输出过电压、回授失效，以及电感饱和与短路保护。
EVL6462A-250W-M 开发板整合支持通用输入电压范围的 250W PFC 前级稳压器，可协助开发人员快速评估 L6462A 的各项功能。开发板采用精巧电路设计并精简物料清单，峰值效率超过 97%；满载时的总谐波失真低于 5%，负载降至 20% 时仍低于 15%。技术文件 AN6380 详细介绍展示板的运作模式与效能量测结果。开发人员亦可通过ST eDesignSuite 在线平台中的 Power Supply Design 工具，依需求调整电路，并使用 eDsim 进行组件仿真。

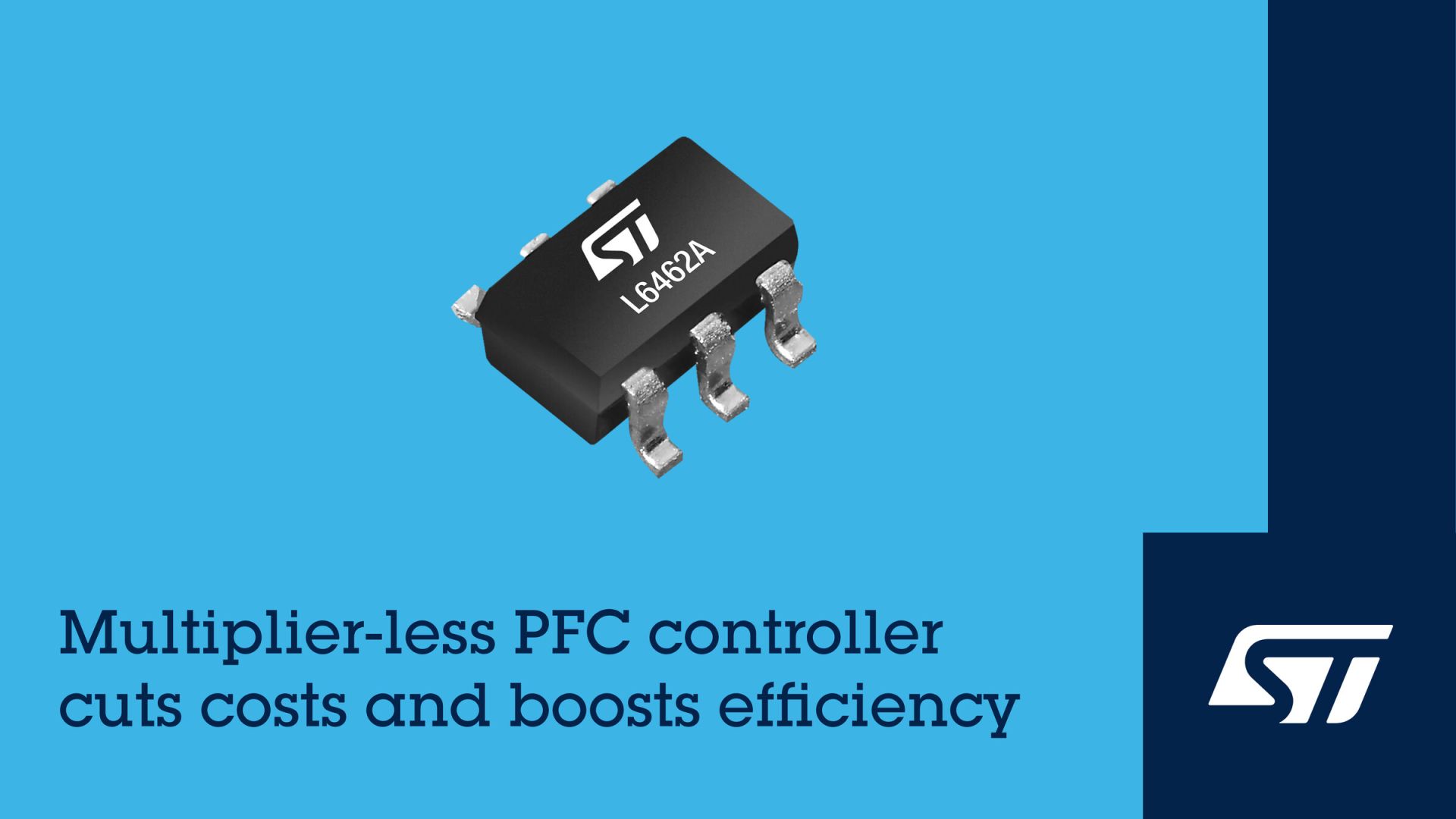

L6462A 现已量产，采用 SOT23-6L 封装。
